​机器视觉表面缺陷检测

表面缺陷检测技术是一种无触碰、没有受损的的自动识别技术性,是完成机器设备自动化技术、智能化和精准操纵的合理方式,具备可以信赖、频带回应覆盖面广、在严酷条件下长期工作中、提高效率的优势。机器视觉检测系统软件根据合理的光源和图像感应器(CCD监控摄像头)获得商品的表面图像,应用对应的图像解决优化算法获取图像的特点信息,随后依据特点信息对表面缺点开展精准定位、鉴别、归类和统计分析、储存、查看等。

视觉系统表面视觉检测系统软件的基础构成:主要包含图像收集控制模块、图像解决控制模块、图像剖析控制模块、数据库管理和工业触摸屏控制模块。

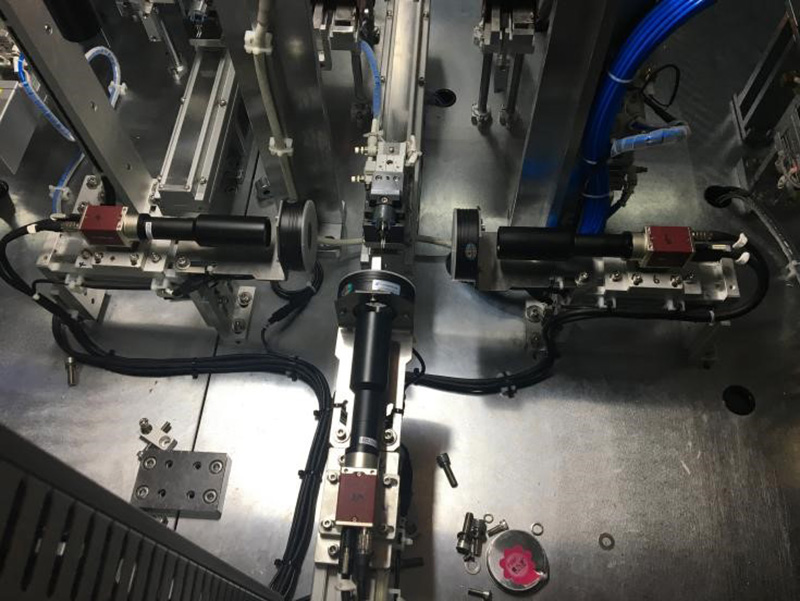

图像收集控制模块由工业镜头、工业摄像头、光源和夹持设备等构成,具备进行商品表面图像收集的作用。在光源的照明中,根据工业摄像头将商品表面三维成像到相机传感器上,光信号最先变换为电子信号,随后转化为电子计算机可以解决的模拟信号。现阶段工业级照相机主要是根据CCD或CMOS处理芯片的照相机。CCD是当前视觉系统最经常使用的图像感应器。


视觉系统光源立即危害图像品质,用以摆脱周边影响,确保图像的可靠性,得到饱和度尽量高的图像。现阶段较常用的光源有卤素大灯、荧光灯管和发亮协助管(LED)。LED光源以体型小、功能损耗低、响应时间快、发亮纯色、可靠性、匀称性、集成化便捷等特点被普遍应用。

由光源构成的照明系统软件依据照明方式可分成光亮的当场照明和暗场照明、构造照明和頻率闪亮照明。大将和暗场关键表明照相机和光源的位置关系,大将照明就是指照相机立即向总体目标反射光线,普通相机和光源的侧边遍布有利于安裝。暗场照明的特点是监控摄像头间接性接受总体目标上光源的漫射光,一般监控摄像头与光源遍布在同一侧,可以得到负色的图像。结构光照明是依据将光栅尺或线光源等投射到被测物上而发生的歪曲来调节被测物的三维信息。頻率闪亮照明是将高频率光单脉冲照射物质上,照相机拍照务必与光源同歩。

图像解决控制模块主要包含图像去噪、图像提高和修复、视觉检测和小象切分。当场自然环境、CCD图像光电转换、传送电源电路和电子元器件均会减少图像品质,进而造成很有可能对图像解决和剖析造成不良干扰的图像噪音,因而必须对图像开展预备处理以清除噪音。图像提高是以给出图像的运用为目地,注重图像的所有或一部分特点,使初始不明确的图像清晰或突出有兴趣的特殊特点,扩张图像中不一样物件特性间的差别,抑止没什么兴趣的特点,进而提升图像品质、丰富多彩的信息量,提升图像表述和辨别实际效果的图像解决方式。

图像修复是利用电脑解决复建或修复品质差的图像的全过程。图像复原通常应用与图像提高同样的方式,但要查询图像提高的結果,必须实行下列流程:图像还原运用衰退全过程的先验知识,尝试修复衰退图像的原色。例如除去加持性噪声、修复运动模糊等。图像切分的目的性是切分图像的小象地区,便于可以开展下一步。
