在线检测设备2D AOI TU610

TU610采用500w高清相机和RGB-LED光源可在PCB板上捕捉高精度图像,呈现前所未有的细节信息。搭载全新检测软体结合了高效稳定的缺陷检测能力和易编程特点,为在线型AOI的最佳解决方案。

获取方案
产品详情

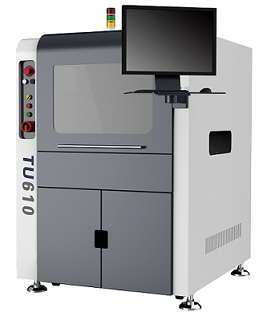

在线检测设备2D AOI TU610

(一) 搭载性能的在线型AOI

TU610采用500w高清相机和RGB-LED光源可在PCB板上捕捉高精度图像,呈现前所未有的细节信息。搭载全新检测软体结合了高效稳定的缺陷检测能力和易编程特点,为在线型AOI的最佳解决方案。


(二)高精度运动平台-稳定、简洁、易维护

运动机构采用高精度丝杠导轨模组,设备运动精度高、结构简洁、系统稳定、易维护。


(三)简单、直观、智能、全面的程序制作流程

全新的智能编程并可使用自动化元件库,大大缩短了编程时间。


(四)可靠的弯板补偿技术

采用整版统计补偿方式,板弯实时测量和动态补偿,提供最可靠检测结果。

(五)整板图像无缝拼接

整版拼接之后处理,整板运算,整板实时CAD数据调整,整板图像导入导出。

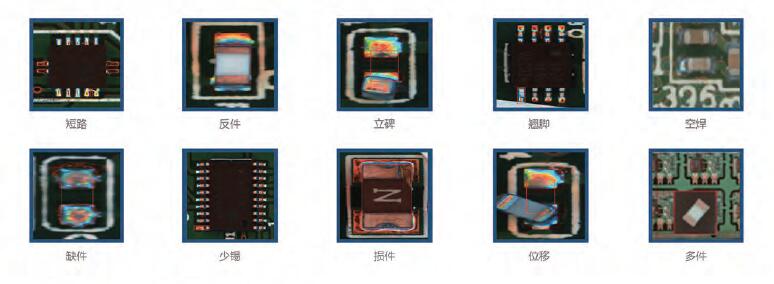

(六)高效稳定的检测结果

TU610采用彩色空间算法、外形轮廓分析技术、OCR/OCV字符识别、机器学习、智能拼接等高效稳定算法,误判少,可以对缺件、偏移、侧立、立碑、反面、极性、错件、焊点、引脚缺失、连锡、文字等缺陷做到完美检测。

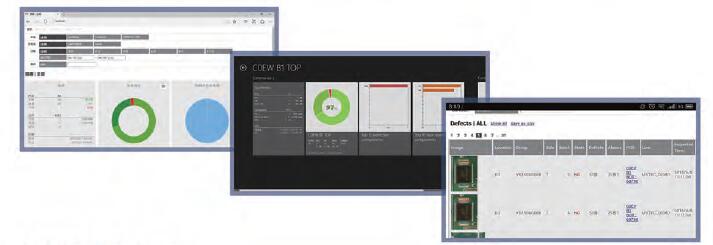

(七)数据统计分析工具(SPC)

通过测试数据收集,可以快速有效的统计各种数据报告,并协助使用者有效分析,提高制程能力;并可以通过各种移动数据端接收并生数据报告;


(八)生产线解决方案

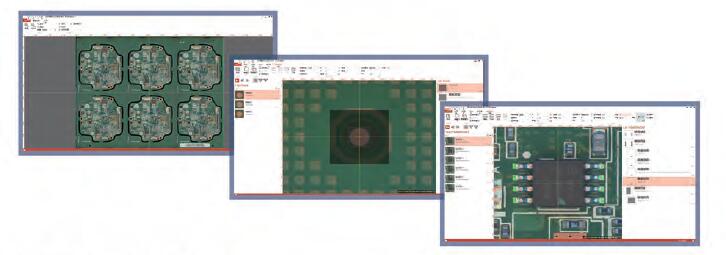

离线编程系统

可使用此系统为事先扫描好的图片做检测算法的调整与微调,且能提供及时的反馈。完成的程序可以再上传到在线型检测机上,以达到高稳定与高精度的检测。

反馈系统

TU610的SPC可连接SPI、AOI系统中的检测数据,及时做到检测监控分析,并反馈给检测系统,以找出问题并实施解决方案,最终将生产良率提高到最大。

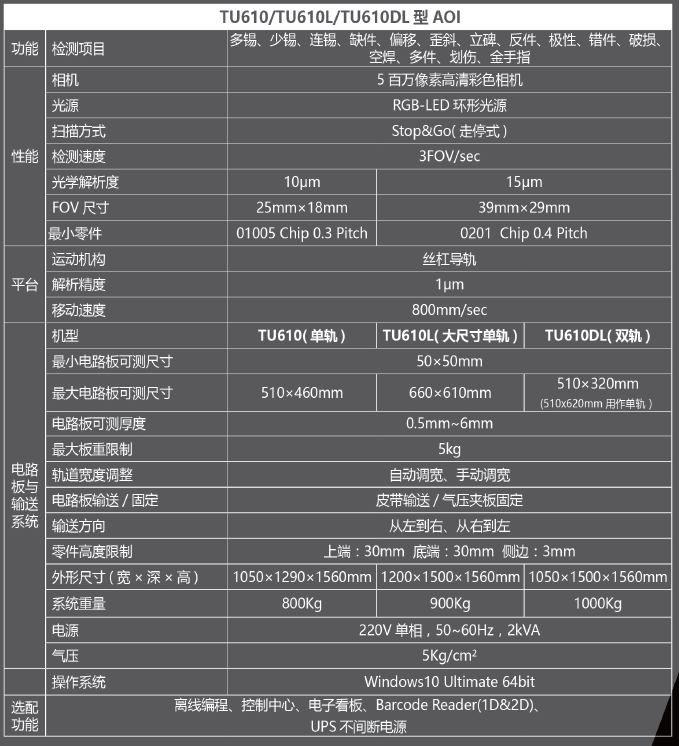

(九)产品参数
