PCBA电子元器件插件品质视觉检测检测

获取方案

随着电子制造业的发展,电子产品趋于多功能化、智能化和小型化。而PCB板上元器件作为电子产品中的重要精密部件,其质量直接影响了产品的性能。因此,质量的把控变得尤为重要。


传统的PCB板元器件检测主要是依靠人工肉眼检测,而PCB板上又存在着很多的焊点和细小零件,在这种复杂背景下,人工检测劳动强度大、检测效率低,而且容易受到个人主观因素的影响,极大限制了企业生产效率和产品质量的提升。

PCB板元器件智能视觉检测系统

为了降低PCB板元器件生产组装企业成本,满足企业生产合格率,维视智造推出PCB板元器件智能视觉检测系统。该系统是一款基于VisionBank智能视觉技术开发的精密部件检测系统。

在硬件方面,本方案基于英特尔硬件平台打造,支持英特尔® 酷睿处理器、英特尔 ® 至强 ® 处理器和 AI 加速器等硬件的异构计算,为方案提供强大算力支持。

在软件系统方面,捷翔智能视觉系统+英特尔 ® 工业边缘洞见平台构建了数据收集、传输和处理的通路,在满足PCB板元器件检测、识别、定位等传统视觉需求的同时,结合强大的工具套件实现了视觉系统算法的优化与加速,实现企业产能增长、高效加工。

检测需求及流程

针对项目中客户提出的不同检测需求,捷翔智能视觉技术开发的PCB板元器件智能视觉检测系统,实现了客户现场多需求并行检测要求。

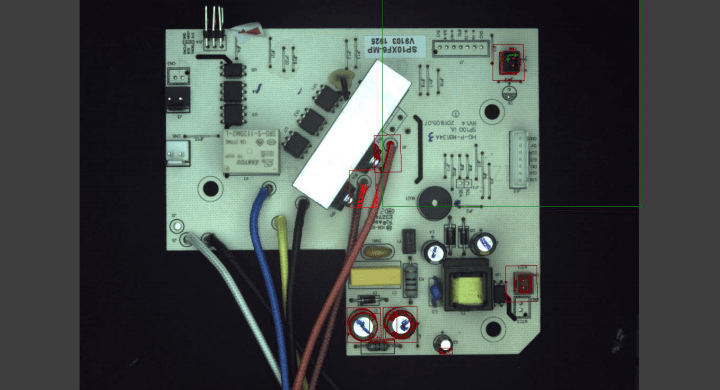

检测流程如下:产品就位后客户设备端给出触发信号,工业相机完成图像采集,PCB板元器件智能视觉检测系统对检测内容(元器件(插件)混料检测、元器件(插件)有无检测、元器件(插件)正负极检测、元器件(插件)颜色检测、元器件(插件)方向检测、焊线颜色检测、端子座颜色检测、端子座方向检测)进行高效分析处理。并将处理后的结果,输出OK/NG结果给到客户指定端,整体检测结果示意图如下;


检测内容细节展示

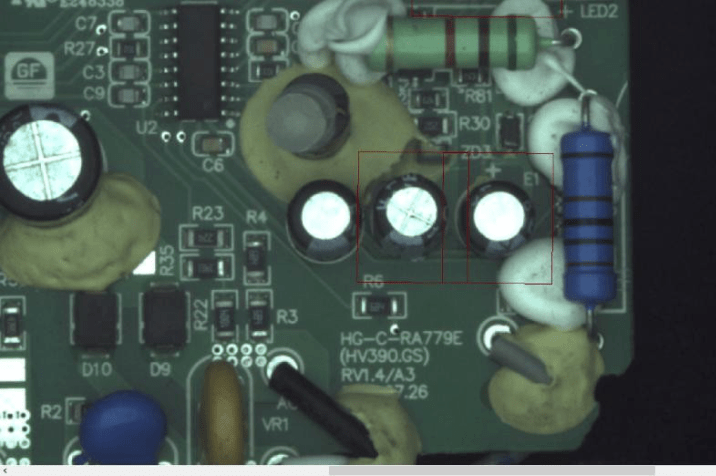

电子元件(插件)混料检测

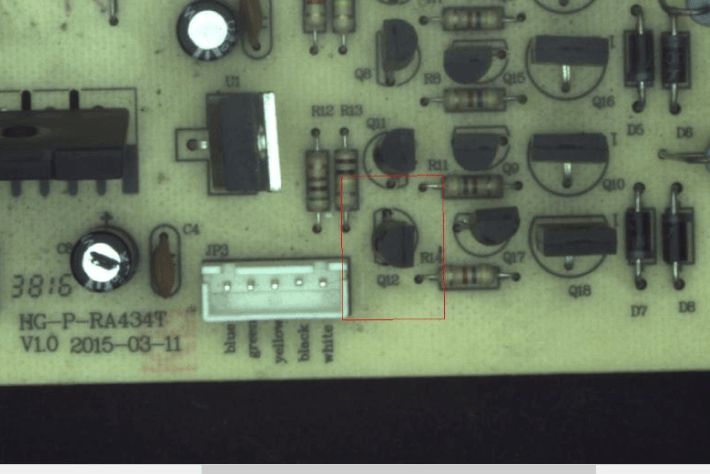

电子元件(插件)有无检测

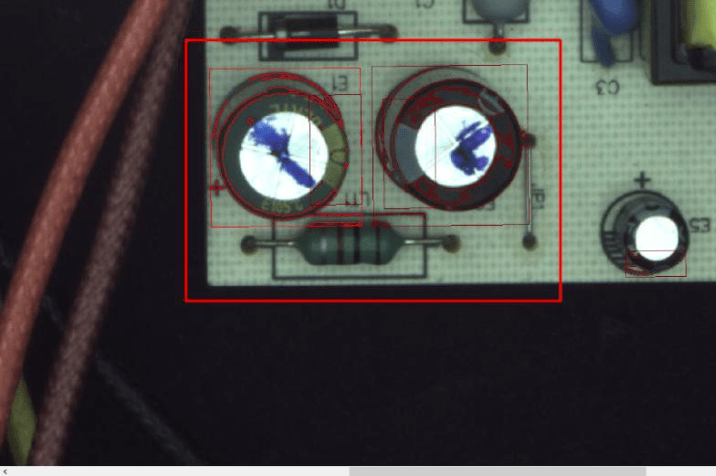

电子元件(插件)正负极检测

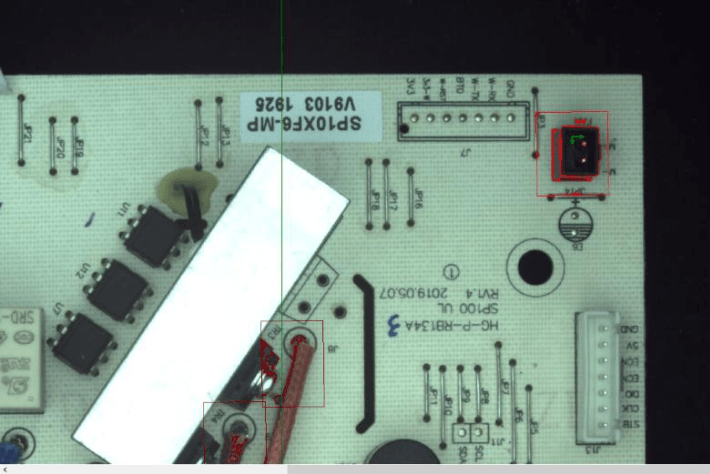

电子元件(插件)颜色检测

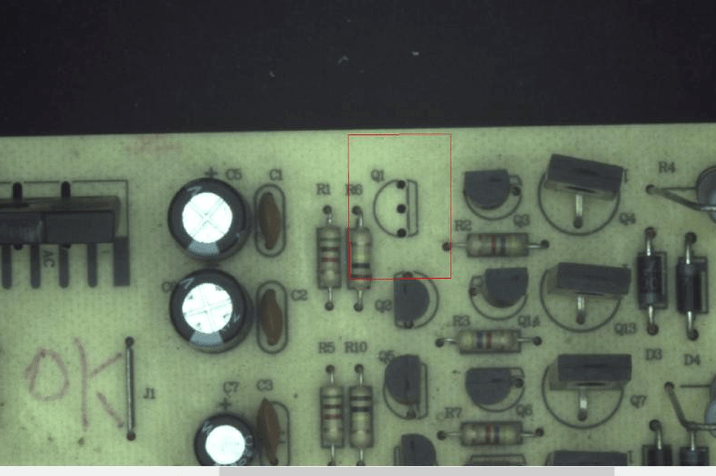

电子元件(插件)方向检测

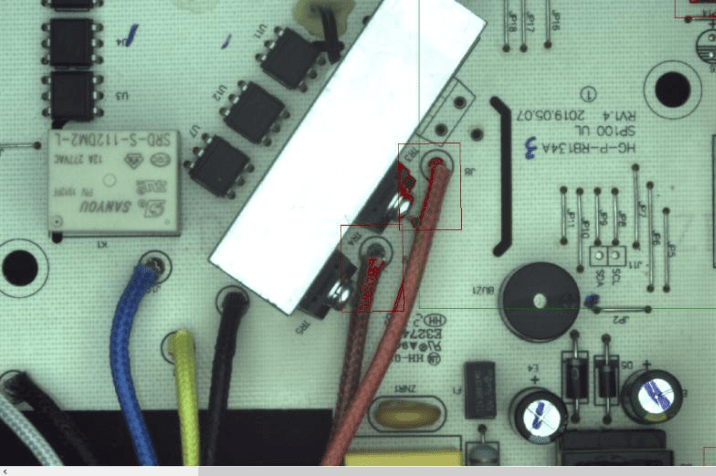

焊线颜色检测

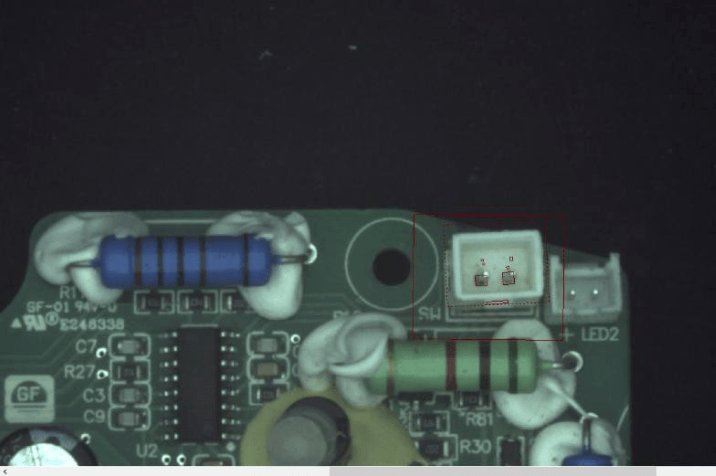

端子座方向检测

端子座颜色检测
