自动化外观检测设备检测原理

自动化外观检测设备检测原理

自动检测设备能自动筛选出一些外观不合格的。该系统可让一定量的图像预先存储在存储器中,当检测时,首先与这些存储的图像进行比较,同时还可以对某些特定区域进行编程,设置一些检测项目,以达到更细分的检测,从而杜绝不良品。

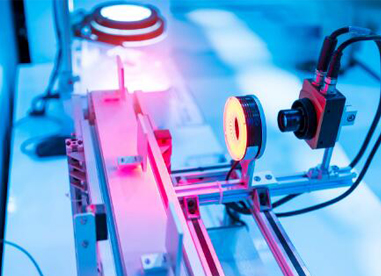

自动外观检测是以机器视觉系统为基础的检测设备,它可以代替传统的人工量具,实现产品外观的高速在线自动检测。如果设备的成功实施预期可以实现产品表面缺陷缺陷特征的自动识别,检测速度可达到生产线同步。

在产品表面存在各种缺陷,其光学特性必然与产品本身存在差别。光进入产品表面后,各种瑕疵缺陷在反射、折射等方面会表现出与周围不同的异样。

举例来说,当产品表面垂直均匀地照射均匀时,如产品表面无瑕疵缺陷,则出射方向不会改变,机器视觉检测到的光也是均匀的;当产品表面有缺陷时,其出射的光线就会发生变化,而检测到的图像也要随之改变。

因为有缺陷,在其周围产生应力集中和变形,在图像中很容易观察到。如果遇到光透过型缺陷(如裂纹、气泡等),该缺陷位置的光线就会发生折射,光的强度要大于周围光线,因此照相机靶表面所探测到的光也相应增强。

如果遇到杂质的光吸收类型(如沙粒等),那么该缺陷位置的光就会变弱,照相机目标表面所探测到的光线比周围的光线要弱。通过机器视觉分析摄像机采集到的图像信号的强弱变化,图像特征,即可获得相应的缺陷信息。

上述内容是对自动外观检测设备的检测原理的介绍,外观自动检测设备,有专业的视觉检测系统,可以根据像素的分布、亮度、颜色等信息,将图像系统转换为数字信号,通过对这些信号的各种运算提取目标的特征,然后根据判断结果进行一系列的操作,从而实现对产品缺陷的检测。
